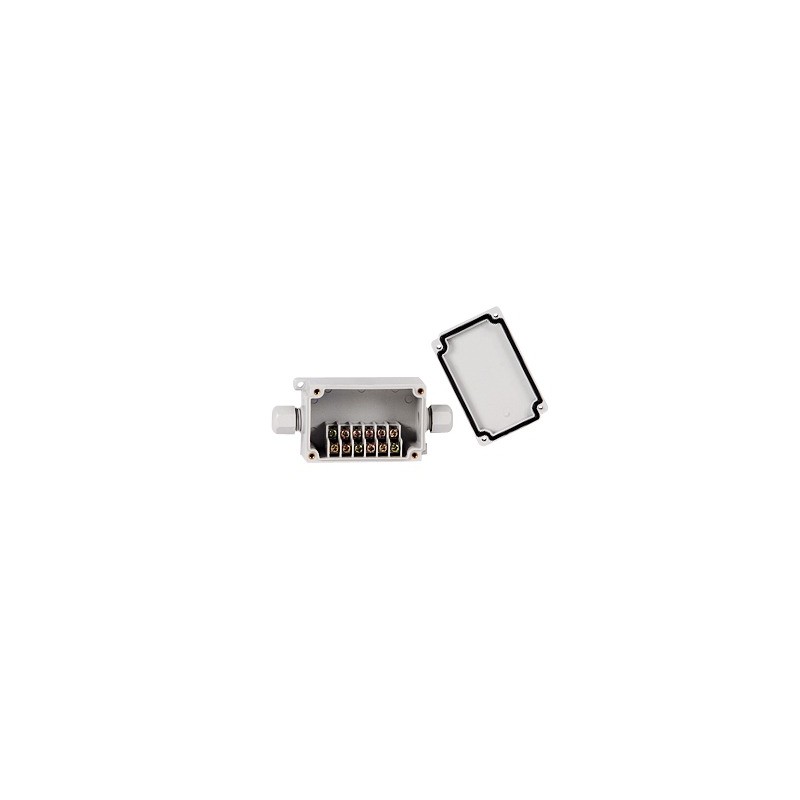

Gabinete para exterior con terminales de conexión en paralelo para 6 líneas.
Características destacadas:
Material plástico.
Tamaño: 125 x 55 x 40 mm
Recomendado para calibres 12-22 AWG
Grado de protección: IP66
Rango de temperatura de operación: - 40a + 120℃
Recomendado para uso con:
Corriente alterna 110 Vca máximo 3 Amp.
Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp.
Proceso de instalación:
Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras.
Se debe garantizar que el sistema no esté energizado.
Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas.
Se procede a ajustar las glándulas y se coloca la tapa del gabinete.
Notas destacadas:
Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal).
El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete.
Se recomienda el uso de cable multifilamento para esta aplicación.
