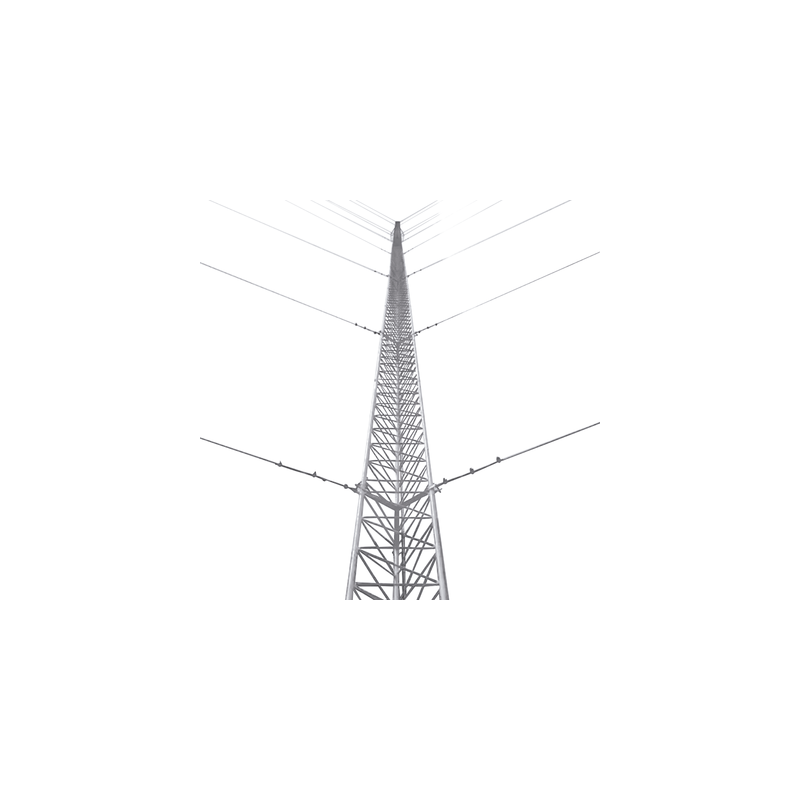

Kit de Torre Arriostrada de Techo de 9 m con Tramo STZ30G Galvanizada por InmersiÃ³n en Caliente (No incluye retenida).

Reference KTZ-30G-009P

Brand SYSCOM TOWERS

Rating

$1,097.58

Tax included

Quantity

Description

Características Destacadas:

Producto elaborado Bajo Normativa ISO 9001:2015.
Gran Elevación / Bajo costo.
100% Inspección de Ensamble Tramo - Tramo.
Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas:

Carga Axial Máxima: 200 Kg.
Altura: 9 metros (3 tramos).
Resistencia al viento: 200 km /hr.
Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes:

Cantidad	Modelo	Descripción
1	SAB-30G	Ancla para base de torre.
3	SAP-01G	Ancla de losa o pared para torre arriostrada.
1	SBA-30G	Base para torre de 30 cm.
2	SJB-30G	Brida de sujeción de Retenida.
3	STZ-30G	Tramo de torre de 30 cm de ancho de cara. Cada tramo incluye tornilleria para armado.
12	CUELLO-14-HDG	Cuello para cable de retenida.
36	NUDO-316-FJG	Abrazadera tipo perro de 3/16'.
1	SCZ-30PG	Copete de torre de 30 cm con opresor para pararrayo.

No incluye cable de retenida. Se recomiendan 75 metros de retenida de 1/8' (SRET-318, o SRET-318-CAM ) o diámetros superiores.

Se recomiendan 6 tensores de 1/2' x 6'. (TEN-1/2X6OGS). No incluidos.

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ09-PRO.- ¡Todo incluido! Ideal para torres de 9 m con dipolo corona, cableado y electrodos con 10 años de garantía.

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

Cantidad	Modelo	Descripción
1	TG45AB	Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1	S610	Registro plástico.
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
1	TGBUSG10	Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre (No incluido):

Cantidad	Modelo	Descripción
1	TGTDPC	Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1	TG45AB	Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
1	S610	Registro plástico chico.
1	ANTIOX	Aerosol para protección de terminales.
3	TGCR11	Conector de Ojo.
2	TGAB18	Conector para Varilla.
6	TGAC	Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). 'Es necesario revisar metraje de cable en sitio'.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Sistema de Señalización/Iluminación (No incluido):

Cantidad	Modelo	Descripción
2	EIGSLSE	Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L-810.
2	HLU3	Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido):

Cantidad	Modelo	Descripción
2	SHE-LV	Par de herrajes de sujeción
1	S-GULV	Guía para línea
11	SRET-338	Cable de 3/8'
6	NUDO-38FS	Nudo forjado 3/8'
2	CUELLO-38LS	Cuello 3/8'
1	TRY-ACC-SLIDER	(Opcional) Carro de Seguridad para Instalador.
1	SYS-USA7B	(Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0
